産品概述:

    QJ-40系列氣體繼電器，主要(yào / yāo)用于保護油浸式全密封變壓器。變壓器在運行中，由于内部故障而産生的氣體，集中于繼電器的氣室和(hé / huò)變壓器的油箱内，當氣體的釋放量達到一(yī / yì ／yí)定的容積時，産品輸出報警信号或切除信号，從而達到保護變壓器的目的。

産品使用條件：

工作溫度：-30℃~ +95℃

産品結構：

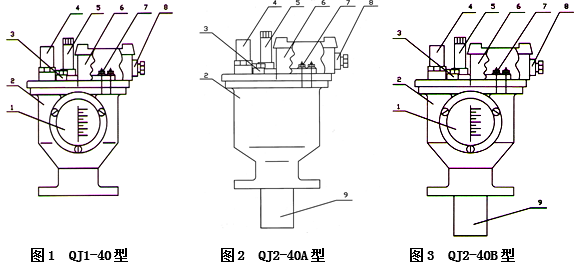

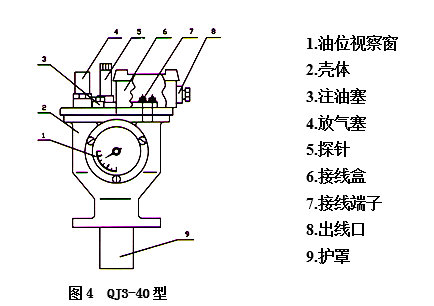

氣體繼電器外部結構如圖1、2、3、4所示；内部浮子及兩個磁性開關C、D構成，開關吸合将報警信号或除切信号通過接線端子輸出。

産品主要(yào / yāo)技術參數：

管路通徑：Ф40mm

接點容量：DC/AC  220V  0.3A

接線端子對地(dì / de)：AC 2 KV 1min

密封試驗壓力：200kpa  20min

安裝使用及維護：

氣體繼電器要(yào / yāo)安裝在變壓器油箱箱蓋上，以便于氣體的收集。密封墊随産品提供，法蘭一(yī / yì ／yí)般由使用廠家自配。

變壓器在運行前必須保證氣體繼電器在常溫下充滿油，方可投入運行；注油時請先将放氣塞打開，然後注油。

放氣及收集氣樣：将放氣塞的防塵蓋擰下，旋開頂部的氣塞即可放氣或收集氣樣。

爲(wéi / wèi)方便氣體繼電器進行現場檢修，其安裝位置應保證氣體繼電器的芯體能從殼體中取出
