産品概述:

    QJ系列氣體繼電器（以下簡稱繼電器），是油浸式變壓器所用的一(yī / yì ／yí)種保護裝置，繼電器安裝在變壓器與儲油櫃的連接管路上，在變壓器運行中由于内部故障而使油分解産生氣體造成油流湧動時，使繼電器的接點動作，接通指定的控制回路，并及時發出報警信号或切除信号，從而達到保護變壓器的目的。

使用條件：允許工作溫度：-30℃ ~ +95℃

産品技術參數：

接點容量  直流   220v  0.3a  s ≤5×10^-3s

          交流   220v  0.3a  cosφ≤0.6

産品安裝與調試：

1、繼電器的安裝

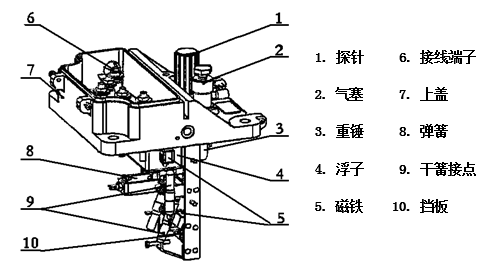

    新出廠的繼電器安裝使用前必須先取出繼電器芯子，必須拆除運輸固定用的綁紮帶。并檢查所有緊固件是否松動，浮子及擋闆是否動作靈活，接點是否可靠開閉。

繼電器應安裝在油浸變壓器油箱與儲油櫃之間的連接管路上，聯管的内徑應與繼電器的管路通徑（口徑）一(yī / yì ／yí)緻，繼電器上的箭頭必須指向儲油櫃。允許儲油櫃端稍高，但聯管的軸線與水平面的傾斜度不得超過4%，或采用安裝導氣聯管的方法，使變壓器内部的氣體易于彙集在繼電器内。

    繼電器的安裝位置應便于取氣樣及觀察繼電器，并方便運行現場對繼電器的檢修，其安裝位置應保證繼電器芯子能順利的從殼體中取出。QJ-50/80型取出高度爲(wéi / wèi)150mm。

     安裝完畢後，打開聯接管路中的油閥，同時打開氣塞排出氣體，使繼電器内充滿變壓器油，當氣塞有油排出時關緊氣塞。從氣塞處打進空氣，可以檢查“報警信号”接點動作的可靠性。将探針罩擰下，按動探針，可以檢查“切除信号（跳閘）”接點動作的可靠性。

2、繼電器調試

繼電器是油浸式變壓器的重要(yào / yāo)安全保護裝置，因此電力部門有特殊規定，必須經專業的檢驗部門調試、整定并出具證明後方可投入使用，故調試和(hé / huò)流速整定工作應按有關規定執行。

氣體容積量的調整：

改變浮子上的重錘位置和(hé / huò)改變幹簧接點位置均可調整信号接點動作的氣體數量，調整後應擰緊鎖牢拆卸的緊固件。

油速調整：

    調節與彈簧連接的調節杆可改變擋闆彈簧的拉力，即可改變跳閘接點動作的流速（繼電器出廠時已整定好，其數值見檢驗報告），調整後應鎖牢緊固件。動作流速整定工作應由專業人員在專用流速校驗設備上進行。

擋闆旋轉角調整：

    調節止擋螺釘可以改變擋闆的旋轉角，即可調節磁鐵與幹簧接點間距離（0.5—1.0mm），借以保證幹簧接點可靠開閉。

産品保養及維修：

繼電器應每年進行一(yī / yì ／yí)次外觀檢查及信号回路的可靠性和(hé / huò)跳閘回路的可靠性檢查。

已運行的繼電器應每兩年開蓋一(yī / yì ／yí)次，進行内部結構和(hé / huò)動作可靠性檢查。

已運行的繼電器應每五年進行一(yī / yì ／yí)次工頻耐應試驗。

氣體繼電器檢驗标準代号：JB/T9647—1999
