CT8型彈簧操動機構
産品概述：
雲南同根三七産業有限公司生産和(hé / huò)銷售的CT8型彈簧就夠可用于SN10-10Ⅰ、Ⅱ型戶内高壓少油斷路器和(hé / huò)ZN28-10型真空斷路器之用，具有過電流保護和(hé / huò)欠壓脫扣保護功能，輸出轉角68°~72°，其機械壽命爲(wéi / wèi)10000次。
産品技術參數：
CT8型機構合閘電磁鐵：采用螺管式電磁鐵，其技術數據如表：
額定工作電壓（V） | ~110 | ~220 | -48 | -110 | -220 |
額定工作電流（A） | ＜9.5 | ＜5 | 6 | 2.3 | 2.34 |
額定電功率（W） | ＜1045 | ＜1100 | 288 | 253 | 514.8 |
20℃時線圈電阻值（Ω） | 3.65±0.365 | 14.7±1.47 | 8.1±0.57 | 44.6±3.12 | 94±6 |
正常工作電壓範圍 | 65%～120%額定工作電壓 | ||||
CT8型機構分閘電磁鐵技術數據如表：
額定工作電壓（V） | ~110 | ~220 | -48 | -110 | -220 |
額定工作電流（A） | ＜2.5 | ＜1.2 | 2.4 | ＜1.1 | ＜0.51 |
額定電功率（W） | ＜275 | ＜264 | 115 | ＜111 | ＜112.2 |
20℃時線圈電阻值（Ω） | 16.7±1.67 | 69±6.9 | 24.8±1.74 | 111±7.77 | 430±30 |
正常工作電壓範圍 | 65%～120%額定工作電壓 | ||||
CT8型機構欠電壓脫扣器線圈技術數據如表：
額定工作電壓（V） | ~110或~100 | ~220 |
額定電功率（W） | ＜40 | ＜40 |
20℃時線圈電阻值（Ω） | 32±3.2 | 142±14.2 |

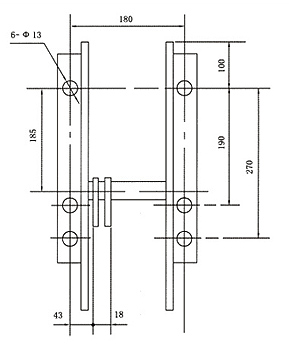

産品安裝尺寸：
