CT19B型彈簧操動機構
産品概述:
雲南同根三七産業有限公司本産品可以操作各類10KV固定櫃上ZN28型戶内高壓真空斷路器及其合閘功與之相當的其他各類高壓斷路器之用。有過電流及失壓脫扣保護功能，其機械壽命爲(wéi / wèi)20000次。由于該機構寬度比CT19A型有所縮小，寬度僅330mm，不僅增加了(le／liǎo)機構整體的穩定性，更适宜于老櫃上的無油化改造戀情。（該機構輸出轉角爲(wéi / wèi)50°~55°）
産品技術參數：
CT19B機構的規格及匹配之主要(yào / yāo)部件數據如表：
規格 | 重量kg | 體積 | 電動機輸入功率（W） | 合閘彈簧mm | 匹配真空斷路器開斷電流KA |
CT19B-Ⅰ | 38 | 550×330×180 | 110 | Ф7 | 20 |
CT19B-Ⅱ | 38 | 550×330×180 | 110 | Ф8 | 31.5 |
CT19B-Ⅲ | 38 | 550×330×180 | 150 | Ф8+Ф4 | 40 |
CT19B機構分、合閘電磁鐵技術數據如表：
額定工作電壓（V） | ~110 | ~220 | ~380 | -48 | -110 | -220 | |
額定工作電流（A） | 分 | 2.8 | 1.6 | 2.3 | 1.2 | ||
合 | 1.5 | 1 | 1.5 | 0.68 | |||
額定電功率（W） | 分 | 308 | 352 | 255 | 264 | ||
合 | 165 | 220 | 165 | 150 | |||
20℃時線圈電阻值（Ω） | 分 | 12±0.6 | 48±2.4 | 48±2.4 | 190±10 | ||
合 | 20±1 | 73±4 | 73±4 | 325±15 | |||
正常工作電壓範圍 | 合閘：85%～110%額定工作電壓。 | ||||||

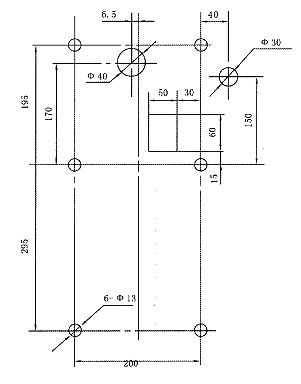

産品安裝尺寸：
