CT21（環網）彈簧操動機構
産品概述:
雲南同根三七産業有限公司生産和(hé / huò)銷售的CT21型彈簧機構用于操作ZFN21-10/630型戶内高壓真空負荷開關、以及合閘功與之相當的其他負荷開關隻用。輸出轉角≤40°，其機械壽命爲(wéi / wèi)10000次。
産品技術參數：
CT21型彈簧機構（真空負荷開關用）主要(yào / yāo)技術參數：
1、儲能電機采用永磁式單相直流電機，如用交流電源供電則采用橋堆塊整流後供給，電機技術數據如下表：
型号 | 額定電壓 | 額定輸出功率 | 正常工作電壓範圍 |
53ZY-CY02B | -110V | 40W | 85%～110%額定電壓 |
53ZY-CY01B | -220V | 40W |
2、合閘操作采用搖柄操作（附件）進行儲能合閘操作時最大操作力距不大于48N.m。
3、采用獨立電源供電的分閘電磁鐵之技術數據見下表：
額定工作電壓（V） | ~220 | ~110 | -220 | -110 | -48 |
額定工作電流（A） | 1.6 | 1.5 | 3.5 | ||
額定電功率（W） | 352 | 330 | 390 | ||
20℃時線圈電阻值（Ω） | 48±4 | 147±10 | 31±3 | ||
正常工作電壓範圍 | 65%~120%額定工作電壓應可靠分閘，小于30%額定工作電壓時不得分閘 | ||||

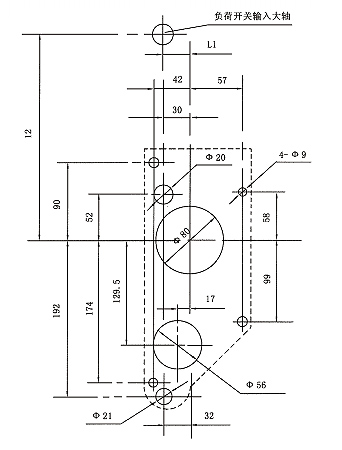

産品安裝尺寸：
