産品概述：

本系列負荷開關是借鑒國外先進技術研制開發的産品，應用于XGN15-12  SF6環網櫃，具有較高的經濟性、安全性、可靠性、且結構簡單、操作靈活、聯鎖可靠、安裝方便等特點。

電纜進出線方案：

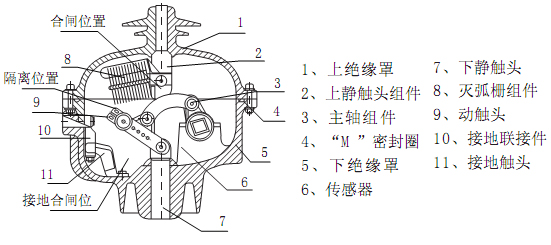

FLN36-12D負荷開關主回路及接地(dì / de)回路均密封在由環氧樹脂采用APG工藝澆注制成的絕緣殼體中，具有絕緣性能好、抗污穢環境等優點。絕緣殼體由上下兩絕緣拼合而成，内部充有相對壓力爲(wéi / wèi)0.4bar的SF6氣體，下絕緣罩采取局部較薄壁厚的防爆膜措施，從而确保萬一(yī / yì ／yí)事故情況下，過壓的SF6氣體沖破安全防爆膜後壓力下降，氣體直接噴向櫃體後部，保證人身安全。
FLN48-12D負荷開關采用滅弧栅滅弧結構，具有滅弧迅速，可靠等特點。FLN48-12D負荷開關分爲(wéi / wèi)FLN48-12D(K型單彈簧操作機構構)和(hé / huò)FLRN48-12D(A型單彈簧操作機構)兩種，FLRN48-12D型可組合成負荷開關+熔斷器組合電器并具有控制和(hé / huò)保護功能。

産品使用環境：

1、環境溫度
最高溫度：+40℃
最低溫度：-40℃
2、濕度：最大平均相對濕度
日平均：≤95%
月平均：≤90%
3、抗震能力：8度
4、海拔高度：≤2000米
5、周圍空氣應不受腐蝕性、可燃性氣體、水蒸氣等明顯污染，應無經常性劇烈震動。
6、年洩漏率：≤0.1%
7、特殊條件:當負荷開關在海拔高度2000米以上使用時，需特别注明，以便制造時對設計方案進行調整。(目前本公司制造的負荷開關已有在海拔高度達5000米左右安全運行的先例)。

産品技術參數：
