産品概述：

VS1（ZN63A）-12戶内交流高壓真空斷路器适用于三相交流50Hz，10kV的電力系統中作投切各種不同性質的負荷及頻繁操作的場合，可供工礦、企業、發電廠及變電站電氣設備的保護和(hé / huò)控制之用。可配用KYN28-12（GZS1）等中置手車式開關櫃，也可配于XGN-12固定式開關櫃。
    本産品符合國家标準GB1984《交流高壓斷路器》、JB3855《3.6-40.5kV戶内交流高壓真空  斷路器》和(hé / huò)IEC60056《高壓交流斷路器》标準。滿足DL/T403《12-40.5kV戶内高壓斷路器訂貨技術條件》。

産品使用環境條件:

1、環境氣溫度：上限+40℃，下限-10℃;
3、相對濕度：日平均相對濕度：≤95%；月平均相對濕度：≤90 %；
日平均飽和(hé / huò)蒸氣壓：≤2.2×10-3MPa，月平均飽和(hé / huò)蒸氣壓：≤1.8×10-3MPa，
2、海拔高度：2000m及以下;
4、地(dì / de)震烈度：不超過8度；
5、使用場所無易燃、爆炸危險、化學腐蝕及劇烈振動。

産品結構特點:

1、斷路器的滅弧室與操動機構部分采用前後配置方式，通過傳動機構連接爲(wéi / wèi)一(yī / yì ／yí)個整體，以保證斷路器的總體配合性能。
2、采用中封式陶瓷真空滅弧室，銅鉻觸頭材料及縱磁場觸頭結構爲(wéi / wèi)當今世界公認的最先進的熄弧方式。
3、真空滅弧室裝在采用APG新藝成型的絕緣筒内，不僅縮小了(le／liǎo)斷路器的整體尺寸，還防止了(le／liǎo)異物對滅弧的損傷和(hé / huò)表面污染。
4、絕緣筒在借鑒國外同類産品優點的基礎上，增設内裙邊和(hé / huò)加強筋，提高了(le／liǎo)絕緣水平和(hé / huò)抗動穩定電流的能力。
5、操動機構采用彈簧儲能式，具有電動和(hé / huò)手動儲能兩種功能，斷路器工作時儲能彈簧的能量通過輸出凸輪傳遞給連杆機構，再通過連杆機構傳遞到動觸并沒有部分。
6、先進合理的緩沖裝置，分閘無反彈，減弱分閘沖擊和(hé / huò)震動。
7、無需調整，極少維護或免維護。
8、機構壽命高達20000次。

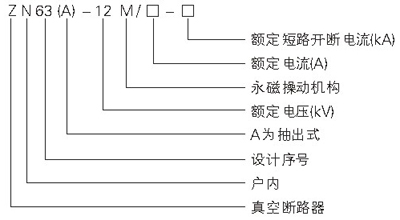

産品型号及含義:

産品主要(yào / yāo)技術參數：

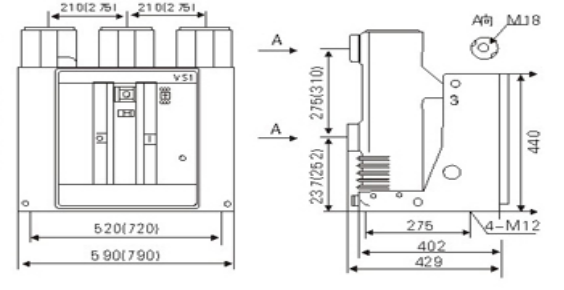

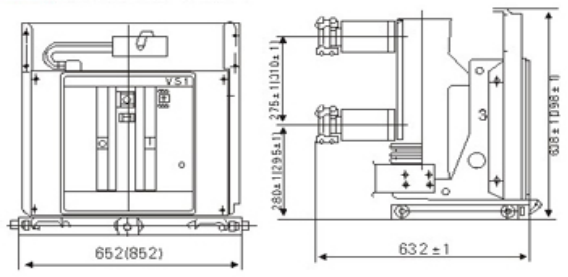

産品外形及安裝尺寸：
