ZW8-12戶外柱上真空斷路器
産品概述：
ZW8-12系列真空斷路器爲(wéi / wèi)額定電壓12KV,三相交流50Hz的戶外高壓開關設備,主要(yào / yāo)用來開斷關合農網、城網和(hé / huò)小型電力系統的負荷電流、過載電流、短路電流.該産品總體結構爲(wéi / wèi)三相共箱式,三相真空滅弧式置于金屬箱内,利用SMC絕緣材料相間絕緣及對地(dì / de)絕緣,性能可靠,絕緣強度高。
ZW8-12G是由ZW8-12斷路器與隔離開關組合而成的,稱爲(wéi / wèi)組合斷路器,可作爲(wéi / wèi)分段開關使用。本系列産品的操動機構爲(wéi / wèi)CT23型彈簧儲能操動機構,分爲(wéi / wèi)電動和(hé / huò)手動兩種。
産品主要(yào / yāo)技術參數：
序号 | 項目 | 單位 | 技術參數 | |||
1 | 額定電壓 | kV | 12 | |||
2 | 額定電流 | A | 630 (1250) | |||
3 | 額定短路開斷電流 | kA | 6.3 | 12.5 | 20 | |
4 | 額定短路關合電流(峰值) | kA | 16 | 31.5 | 50 | |
5 | 額定鋒值耐受電流 | kA | 16 | 31.5 | 50 | |
6 | 4S額定短路耐受電流 | kA | 6.3 | 12.5 | 20 | |
7 | 額定絕 | 工頻耐壓 （幹式） | 42 | |||
雷電沖擊耐壓 | 75 | |||||
8 | 額定操作順序 | 分-0.3S-合分-180S-合分 | ||||
9 | 機械壽命 | 次 | 10000 | |||
10 | 額定短路開斷電流開斷次數 | 次 | 30 | |||
11 | 操動機構額定合閘電壓 | V | 110、220 | |||
12 | 操動機構額定分閘電壓 | V | 110、220 | |||
13 | 觸頭開距 | mm | 11±1 | |||
14 | 超行程(觸頭彈簧壓縮長度) | mm | 3.1±0.3 | |||
15 | 三相分、合閘不同期性 | ms | ≤2 | |||
16 | 觸頭合閘彈跳時間 | ms | ≤2 | |||
17 | 平均分閘速度 | m/s | 1.2±0.3 | |||
18 | 平均合閘速度 | m/s | 0.6±0.2 | |||
19 | 分閘時間 | s | ≤0.06 | |||
20 | 合閘時間 | s | ≤0.1 | |||
21 | 各相主回路電阻 | uΩ | ≤200 | |||
22 | 動靜觸頭允許磨損累積厚度 | mm | 3 | |||

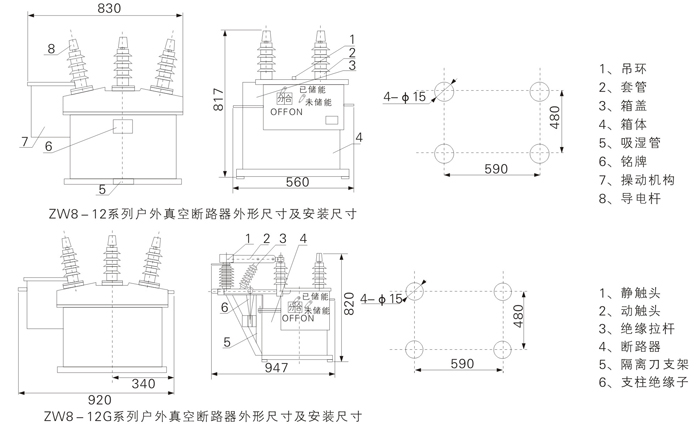

産品外形圖：
