ZW10-12戶外柱上真空斷路器
産品概述：
ZW10-12戶外柱上真空斷路器系三相交流50Hz戶外高壓開關設備，主要(yào / yāo)用于10kV農網和(hé / huò)城網的電力系統，作爲(wéi / wèi)分、合負荷電流，過載荷電流及短路電流之用，也可用于其它類似場所。斷路器可配隔離開關組成組合斷路器。
産品特點:
1. 内部采用了(le／liǎo)特殊的抗凝露措施，确保箱體内絕緣；
2. 傳動方式采用專利技術，安裝方便，動作可靠，避免因機械故障影響斷路器的性能；
3. 不充油、不充氣、體積小、重量輕、CT保護；
4. 分斷電流大，無污染，無需檢修；
5. 操縱既可電動，又可手動。
産品主要(yào / yāo)技術參數：
序号 | 項目 | 單位 | 參數 | |
1 | 額定電壓 | KV | 12 | |
2 | 額定頻率 | Hz | 50 | |
3 | 額定電流 | A | 630/1250 | |
4 | 工頻耐受電壓 | kV | 42/48 | |
5 | 雷電沖擊電壓（峰值） | kV | 75/85 | |
6 | 額定短路開斷電流 | KA | 12.5/16/20/25/31.5 | |
7 | 額定短路關合電流（峰值） | KA | 31.5/40/50/63/80 | |
8 | 額定短時耐受電流 | KA | 12.5/16/20/25/31.5 | |
9 | 額定峰值耐受電流 | KA | 31.5/40/50/63/80 | |
10 | 額定操作順序 | 分-0.3s-合分-180s合分 | ||
11 | 額定短路電流開斷次數 | 次 | 30 | |
12 | 機械壽命 | 次 | 10000 | |
13 | 觸頭允許磨損厚度 | mm | 3 | |
14 | 額定操作電壓配CT型彈簧操動機構 | 合閘電壓 | V | 直流或交流220V |
分閘電壓 | ||||
15 | 過流脫扣線圈額定工作電流 | A | 5 | |
16 | 電流互感器一(yī / yì ／yí)、二次電流比 | 根據用戶要(yào / yāo)求設計. | ||
17 | 儲能電機 | 額定電壓 | V | 直流或交流220V |
功率 | w | ≤200 | ||
18 | 重量 | kg | 150 | |

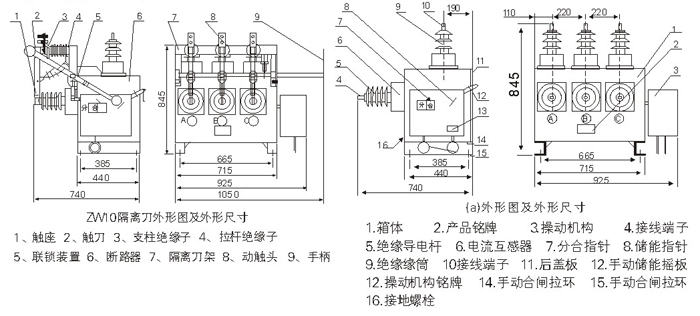

産品外形圖：
