産品概述：

    跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支幹線路上、用作變壓器和(hé / huò)線路的短路、過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和(hé / huò)熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端，熔絲管由内層的消弧管和(hé / huò)外層的酚醛紙管或環氧玻璃布管組成。拉負荷跌落式熔斷器增強彈性輔助觸頭及滅弧罩，用以分，合負荷電流。
    跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊後形成閉合位置。當系統發生故障時，故障電流時熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使館内形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷後，下部動觸頭失去張力二下翻，鎖緊機械，釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。當需要(yào / yāo)拉負荷時，用絕緣杆拉開動觸頭，此時主動、靜動觸頭仍然接觸，繼續用絕緣杆拉動觸頭，輔助觸頭也分離，在輔助觸頭之間産生電弧，電弧在滅罩狹縫中被拉長，同時滅弧罩産生氣體，在電流過零時，将電弧熄滅。

産品用途：

   外跌落式熔斷器适用于35kv及以下電壓頻率50Hz電力系統中，作輸電線路、電力變壓器過載和(hé / huò)短路保護，分合額定負荷電流隻用，機械壽命≥2000次。

産品使用條件：

1.适用于環境溫度上限40℃，下限-30℃之内。
2.海拔不超過1000m，風速不大于35m/s
3.熔斷器不适用于下述場所
3.1有燃料或爆炸危險的場所。
3.2有劇烈震動或沖擊的場所。
3.3有異電化學氣體作用及嚴重空氣污穢，煙霧地(dì / de)區。

産品結構簡介：

    熔斷器是由基座和(hé / huò)消弧裝置兩大部分組成，滅弧管下端裝有可能轉動的彈簧支架，始終使熔絲處于緊張狀态，以保證滅弧管在合閘位置的自鎖，線路與變壓器過載或短路中，熔絲熔斷，熔絲迅速從滅弧管中抽出，滅弧管設計爲(wéi / wèi)逐級排氣式解決在同一(yī / yì ／yí)熔斷器上開斷大小電流的矛盾。

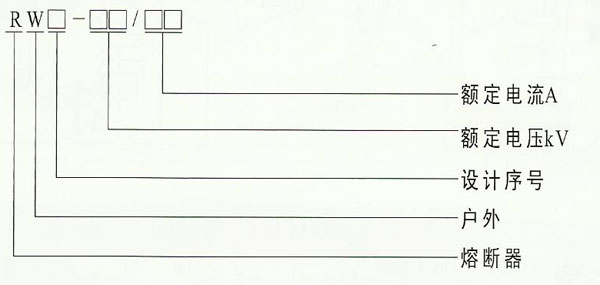

産品型号說明：

産品技術參數：
