産品概述：
RW12-12/100A解決了(le／liǎo)老式熔斷器普遍存在的保護特性差、溫差高、分合閘高壓熔絲受力、開斷範圍窄等問題，該産品有效的解決了(le／liǎo)同類型的設計弊端，是國家電網、油田系統、鐵路系統推廣應用得到更新換代産品。

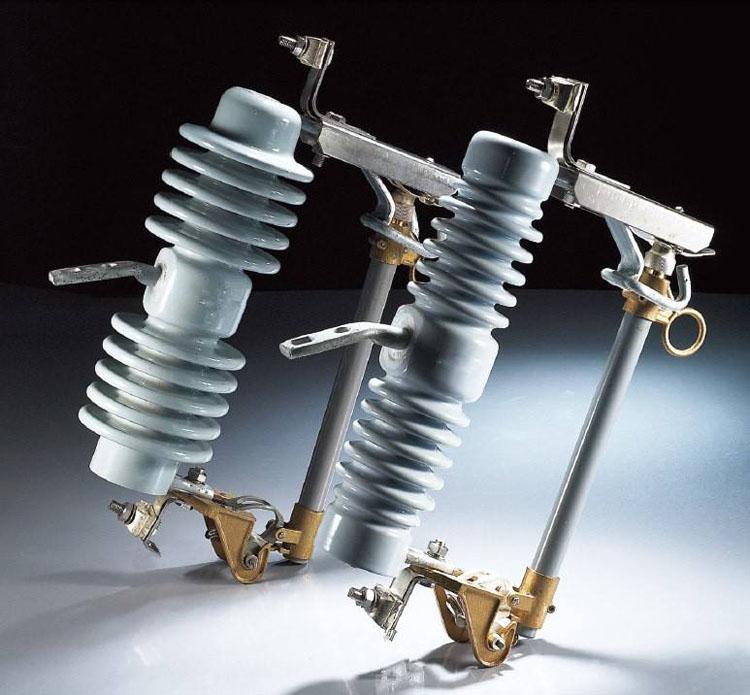

産品結構簡介：
本産品上觸頭是一(yī / yì ／yí)種圓弧面接觸，彈性開關卡和(hé / huò)觸頭，下觸頭采用雙面卡和(hé / huò)觸頭，使接觸更安全，熔斷器本身也具有良好的導電性結構，當短路電流通過熔絲熔斷時，産生電弧，熔絲管内襯的鋼紙管在電弧作用下産生大量的氣體因熔絲管上端被封死，氣體向下端噴出，吹滅電弧。由于熔絲熔斷，熔絲管的上下動觸頭失去熔絲的系緊力，在熔絲管自身重力和(hé / huò)上、下靜觸頭彈簧片的作用下，熔絲管迅速跌落，使電路斷開，切除故障段線路或者故障設備。
産品優勢：
1、産品采用瓷材料作爲(wéi / wèi)絕緣體，中心材料采用絕緣引拔棒，支架采用不鏽鋼304材料作爲(wéi / wèi)支架闆。
2、開關觸頭采用T2銅制作。
3、所有連接部分标準件采用合金銅鋼标準件（99.9%材質）。
産品技術參數：
序号 | 名稱 | 保證值 | 備注 | ||
2 | 系統額定電壓（kV） | 10 | |||
3 | 熔斷器額定電壓（kV） | 12 | |||
4 | 額定電流（A） | 熔斷器底座 | 200A | ||
熔斷件 | 25-200A任選 | ||||
5 | 額定頻率（Hz） | 50Hz | |||
6 | 額定絕緣水平 | 額定雷電沖擊耐受電壓（kV，峰值） | 相對地(dì / de) | 115 | |
斷口 | 125 | ||||
1min工頻耐受電壓（kV） | 相對地(dì / de) | 42 | |||
斷口 | 65 | ||||
1min工頻濕耐受電壓（kV） | 相對地(dì / de) | 38 | |||
斷口 | 55 | ||||
7 | 額定開斷電流（kA） | 12.5kA | |||
8 | 熔斷器最小相間距離 | 215 | |||
9 | 機械穩定性（連續合分操作次數） | 800 | |||
10 | 最高允許溫度 （℃） | 熔體 | 219 | ||
其他零件、材料及介質 | 300 | ||||
11 | 允許溫升（K） | 熔體 | 217 | ||
其他零件、材料及介質 | 300 | ||||
12 | 承受靜拉力（N） | 75N | |||
13 | 熔斷器等級（A級或B級） | A級 | |||
14 | 熔斷件類型（K型或T型） | K型 | |||
15 | 複合外套外表面洩露距離 | 375mm | |||
16 | 複合外套幹弧距離 | 180mm | |||
17 | 結構型式 | 單柱式結構 | |||
18 | 包裝尺寸 | 380×340×480 | |||
19 | 運輸重量（㎏） | 22 | |||
20 | 運輸包裝（支/箱） | 3/1 | |||
21 | 檢驗報告 | 有 | |||
産品使用環境：
序号 | 名稱項目 | 單位 | 參數值 |
1 | 海拔高度 | m | ≥4000 |
2 | 最高環境溫度（℃） | ℃ | 50 |
3 | 最低環境溫度（℃） | ℃ | -40 |
4 | 覆冰厚度mm | mm | 15 |
5 | 最大風速m/s | m/s | 45 |
6 | 年平均雷電日 | 日/年 | 45 |
7 | 污穢等級 | - | Ⅲ |
8 | 耐震能力 | - | 8度設防 |
9 | 水平加速度 | g | 0.3 |
10 | 垂直加速度 | g | 0.15 |
