産品概述：

MNS型交流低壓抽出式開關櫃适用于發電廠、變電所、石油化工部門、廠礦企業、高層建築等低壓配電系統的動力、配電和(hé / huò)電動機控制中心、電容補償等的電能轉換、分配與控制用。 主要(yào / yāo)用于額定工作電壓交流380（660）V，頻率50（60）Hz的電路中，作爲(wéi / wèi)進線母聯和(hé / huò)饋電等場合使用。産品符合IEC439－1《低壓成套開關設備和(hé / huò)控制設備》、GB/T7251.1《低壓成套開關設備和(hé / huò)控制設備》等标準。

産品使用條件:

※ 戶内使用，使用地(dì / de)點的海拔高度不超過2000m。
※ 環境溫度：-25℃ ～ +40℃，24小時内平均溫度不超過+35℃。
※ 水平傾斜度不大于3度。
※ 地(dì / de)震烈度不超過8度。
※ 無劇烈振動和(hé / huò)沖擊及爆炸危險場所。

産品結構特點:

※  框架采用8MF型鋼，構架采用拼裝和(hé / huò)部分焊接兩種結構形式，主構架上均有安裝模數孔E=20mm。

※  裝置各功能室嚴格分開，其隔室主要(yào / yāo)分功能單元室。一(yī / yì ／yí)個抽屜爲(wéi / wèi)一(yī / yì ／yí)個 獨立功能單元。抽屜分爲(wéi / wèi)1/2單元、一(yī / yì ／yí)單元、1/2單元、二單元、三單元五個尺寸系列。一(yī / yì ／yí)單元抽屜的尺寸爲(wéi / wèi)：200（高）×560（寬）×410（深）、 1/2單元抽屜的寬爲(wéi / wèi)280，三單元以高度做三倍的變化，其餘尺寸均同一(yī / yì ／yí)單元。功能單元的抽屜可以方便的實現互換。

※  裝置的功能單元輔助接點一(yī / yì ／yí)單元及以上的爲(wéi / wèi)32對，1/2單元的爲(wéi / wèi)20對，能滿足自動化用戶和(hé / huò)計算機接口的需要(yào / yāo)。

※  各種大小抽屜底機械聯鎖機構符合标準規定，有連接、試驗、分離三個明顯的位置，安全可靠。

※  以抽屜爲(wéi / wèi)主體，同時具有抽出式和(hé / huò)固定式，可以混合組合，任意選用。

※  裝置按三相五線制和(hé / huò)三相四線制設計，設計部門和(hé / huò)用戶可以方便地(dì / de)選用PE+N或PEN方式。

※  櫃體防護等級爲(wéi / wèi)IP30、IP40，可以按用戶需要(yào / yāo)選用。

※  設備運行連續性和(hé / huò)可靠性高。

産品主要(yào / yāo)技術參數：

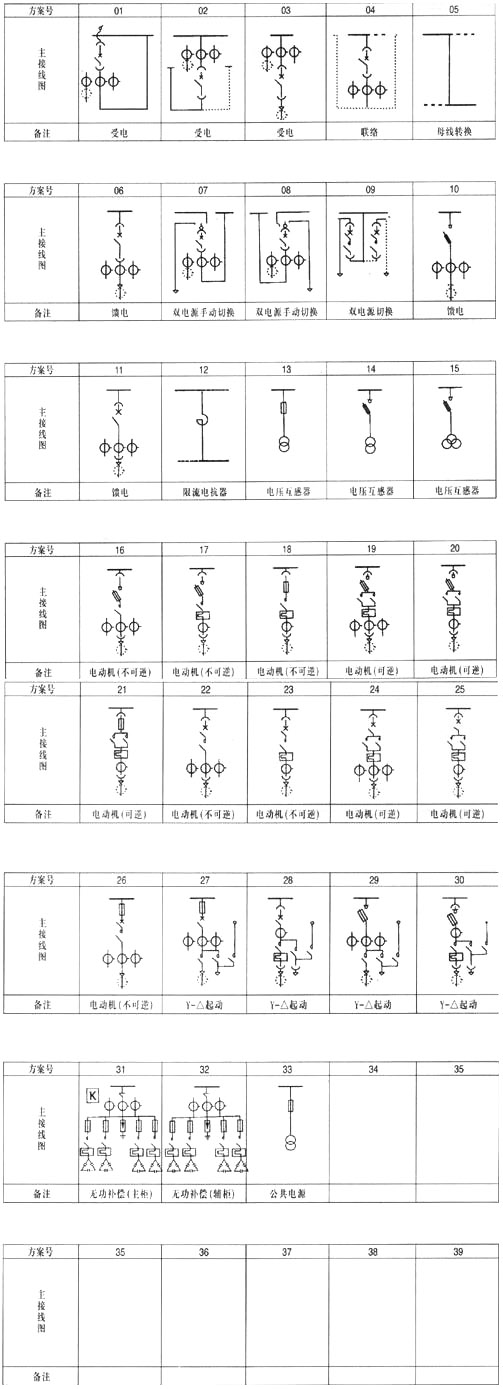

産品接線方案：

産品訂貨須知：

1. 訂貨時說明型号、規格、數量、顔色。
2. 提供接線方案、元件型号、規格和(hé / huò)要(yào / yāo)求。
3. 可以按照客戶的特殊要(yào / yāo)求，滿足客戶需要(yào / yāo)。
