産品概述：

本開關櫃系列是在全國聯合設計的GCL1、GCK1系列開關櫃的基礎上吸收國外同類産品的優點，結合我國國情改進設計制造的。産品符合國際電工委員會 IEC 60439-1 标準和(hé / huò)我國GB 7251.1 國家标準及機械工業部JB/T9661行業标準。産品适用于交流50Hz，額定工作低壓380V（660V）的低壓配電系統中心作爲(wéi / wèi)受電、饋電、母聯、照明、電動機控制及功率補償之用，它包含動力配電中心（PC）和(hé / huò)電動機控制中心（MCC)之功能，并可設計成固定櫃和(hé / huò)抽屜櫃混合系統，滿足不同的供配電需要(yào / yāo)。如用于發電廠、變電站、高層樓宇、劇院、體育場、機場、港口和(hé / huò)工礦企業等低壓配電系統中做受電、饋電及動力控制之用。

1、GCK 低壓抽出式開關櫃使用條件:

※ 海拔高度不超過2000m。
※ 環境溫度：-25℃ ～ +40℃，24小時内平均溫度不超過+35℃
※ 水平傾斜度不大于3度。
※ 地(dì / de)震烈度不超過8度。
※ 無劇烈振動和(hé / huò)沖擊及爆炸危險場。

2、GCK3 低壓抽出式開關櫃結構特點:

※  整櫃爲(wéi / wèi)拼裝式組合結構，骨架采用鋼闆彎制的槽型鋼材組合而成。櫃 體在骨架、零部件外形尺寸及開孔尺寸按模數E=20mm變化。

※  MCC方案中，櫃内部分成五個區域（室）：水平母線區、垂直母線區、功 能單元區、電纜室、性接地(dì / de)母線區。

※  零部件通用性強、适應性好、标準化程度高。

※  MCC櫃的抽屜有四種标準尺寸，分别爲(wéi / wèi)：200，300，400，600（mm）。

※  PC方案中，每櫃可裝ME3150或ME2500一(yī / yì ／yí)台或ME1600（800mm寬）二台。

※ 本産品與其他抽出式開關櫃比較具有結構緊湊、強度好、性能高、隔離可靠的特點。

3、GCK3低壓抽出式開關櫃主要(yào / yāo)技術參數:

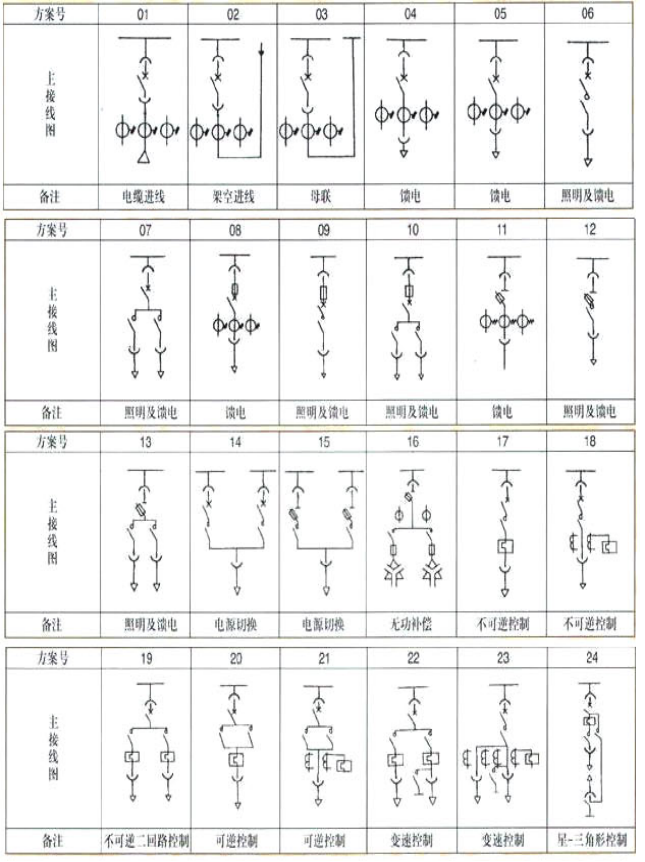

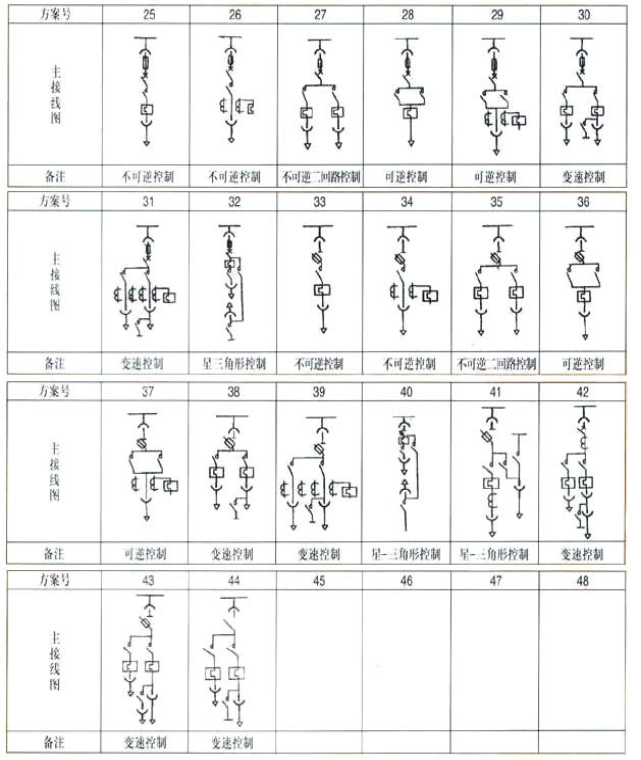

4、GCK3 低壓抽出式開關櫃主回路接線方案:

5、GCK3 低壓抽出式開關櫃訂貨須知：

1. 訂貨時說明型号、規格、數量、顔色。
2. 提供接線方案、元件型号、規格和(hé / huò)要(yào / yāo)求。
3. 可以按照客戶的特殊要(yào / yāo)求，滿足客戶需要(yào / yāo)。
