産品概述：

XGN66-12箱型固定式金屬封閉開關設備，是我國自行開發的新一(yī / yì ／yí)代固定櫃，适合與3.6、7.2、12kV三相交流50Hz電力系統中作爲(wéi / wèi)接受與分配電之用，特别适用于頻繁操作的場所。技術性能符合GB 3906、DL 404并參照國際标準IEC 298，達到國内先進水平。

設備使用條件：

※  海拔高度不超過2000m。

※  環境溫度：-25℃ ～ +40℃，24小時内平均溫度不超過+35℃。

※  水平傾斜度不大于3度。

※ 地(dì / de)震烈度不超過8度。

※ 無劇烈振動和(hé / huò)沖擊及爆炸危險場所。

産品結構特點：

l 雙面維護，或采用拼裝結構，單面維護。斷路器室位于櫃體中（下）部，安 裝、調試、維護方便，可配裝西門子公司3AH、3AF下及國産ZN28或ZN28E等多種型号真空斷路器，并設有壓力釋放通道，确保人身安全。

l 采用先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修。

l 積木式金屬封閉箱型結構，各室用金屬鋼闆隔開；櫃體采用焊接而成。

l 整櫃防護等級IP2X。

l 設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要(yào / yāo)求。

l 寬大的電纜室，使電纜頭距地(dì / de)尺寸在750mm。

l 具有可靠的接地(dì / de)系統。

l 門上裝有觀察窗，可清楚觀察到櫃内元件地(dì / de)工作狀态。

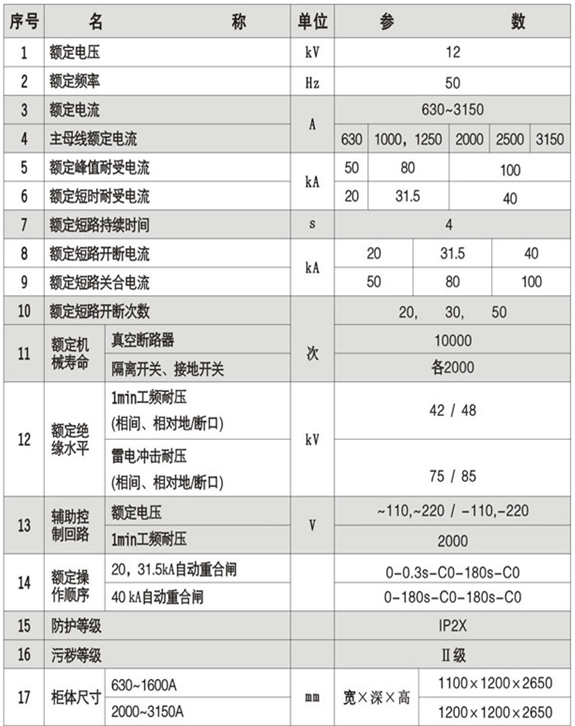

設備主要(yào / yāo)參數：

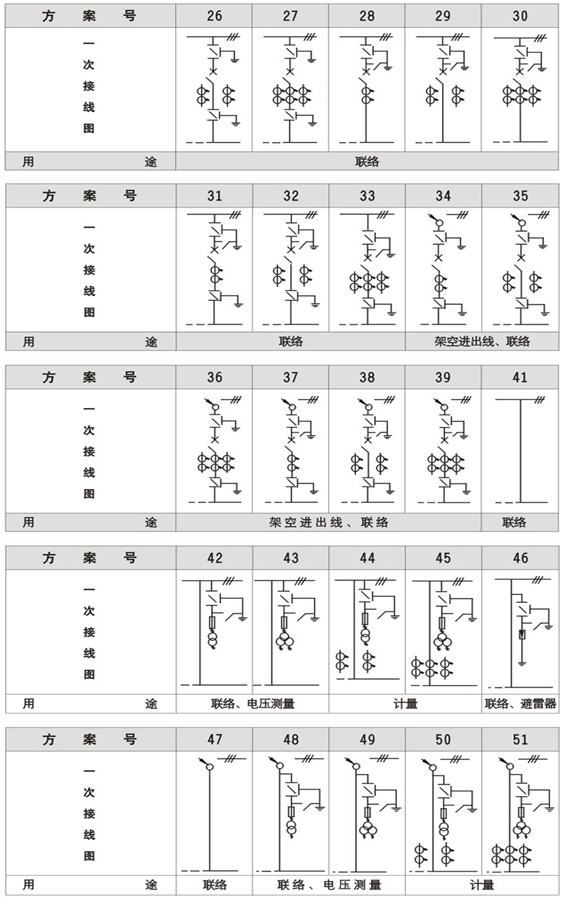

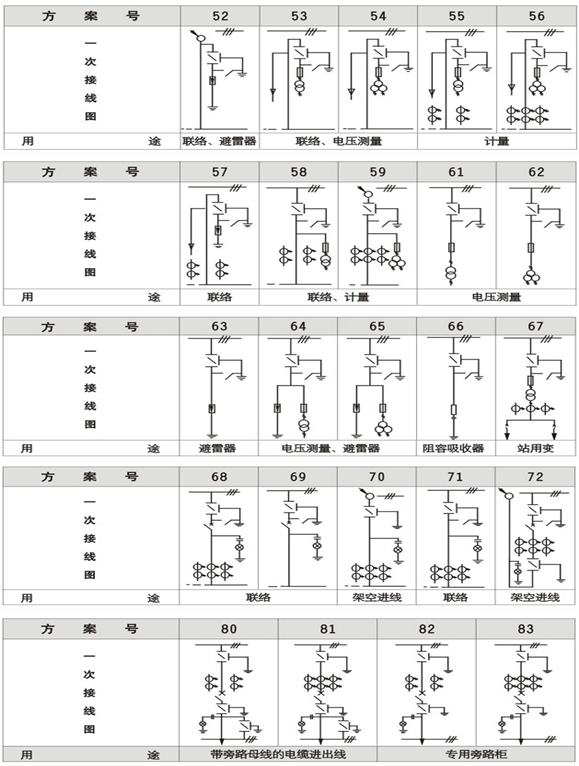

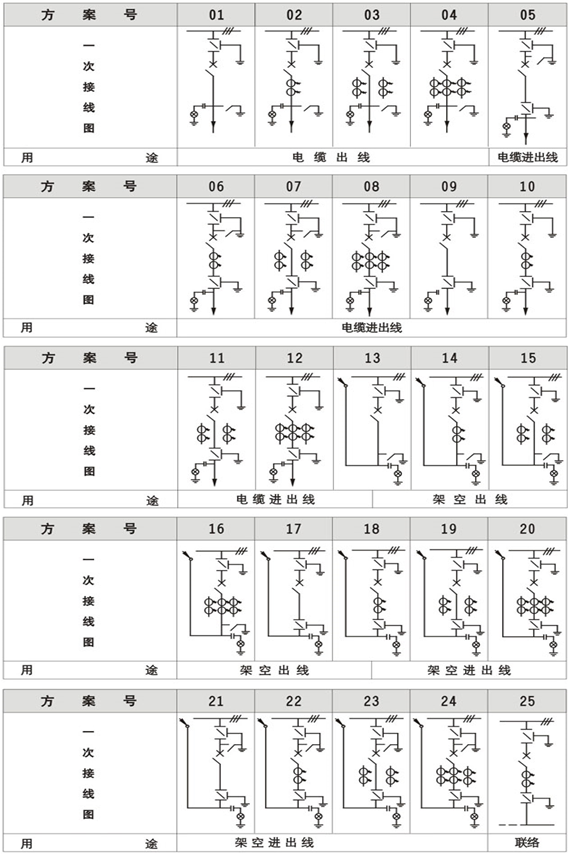

4、XGN66-12箱型固定式金屬封閉開關設備主回路接線方案：
