産品概述：

l XGN15-12金屬封閉環網開關設備是以六氟化硫開關作爲(wéi / wèi)主開關而整櫃采用空氣絕緣的新一(yī / yì ／yí)代開關設備。适用于配電自動化，既緊湊又可擴充，具有結構簡單、操作靈活、聯鎖可靠、安裝方便的特點。對各種不同的應用場合、不同的用戶要(yào / yāo)求均能提供令人滿意的技術方案。由于傳感技術和(hé / huò)最新保護繼電器的采用，加上先進的技術性能及輕便靈活的裝配方案，可滿足市場不斷變化的要(yào / yāo)求。

l XGN15-12金屬封閉環網開關設備的主開關分别采用原裝ABB産SFG型SF6負荷開關、FLN系列負荷開關、永磁機構真空斷路器、GE Power/VacVB型真空斷路器等。操作方式有手動、電動兩種。

l XGN15-12金屬封閉環網開關設備适用于交流50Hz、12kV的電力系統，廣泛應用于工業及民用電纜環網及供電末端。特别适用于以下場所：城市居民區配電、小型二次變電站、開閉所、工礦企業、商場、機場、地(dì / de)鐵、風力發電、醫院、體育場、鐵路、隧道等。

産品使用條件：

※ 周圍環境溫度：上限＋40℃，下限－15℃；
※ 設備安裝場所的最大海拔高度：1000m；
※ 環境濕度：日平均相對濕度≤95％，月平均相對濕度≤90％；
※ 地(dì / de)震烈度不超過8度；

※ 周圍空氣應不受腐蝕性或可燃氣體、水蒸氣等明顯污染；
※ 無嚴重污穢及經常性的劇烈震動。

産品結構特點：

l SF6環網櫃易組合擴展、體積小、安全可靠。

l 應用SF6氣體作絕緣和(hé / huò)滅弧介質，恒定磁場旋弧滅弧方式使其滅弧能力不 受電弧電流大小影響、開斷性能好、過電壓小、電氣壽命長、滅弧室免維護。

l 可具有三工位、多功能、可設有小型化壓力表。

l 操作簡便，可靠性高的操作機構和(hé / huò)閉鎖。

l 通過了(le／liǎo)SF6氣體零表壓的額定開斷試驗、功能裕度大、可靠性極高。

l 接地(dì / de)開關具有符合國标的短路關合能力。

l 櫃體用進口敷鋁鋅闆整闆沖壓成形，采用拼裝式結構，堅固耐變形。

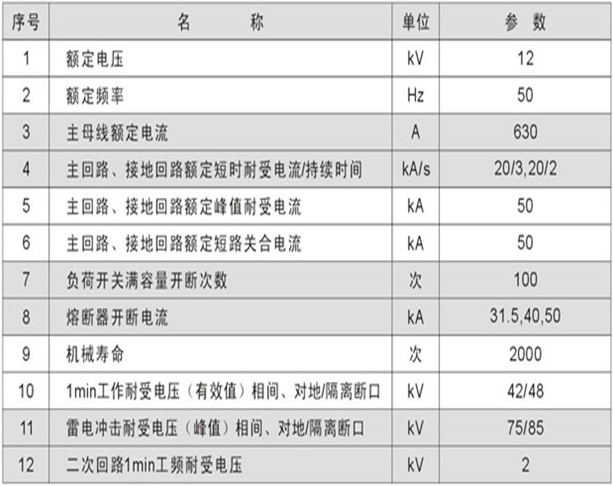

産品技術參數：

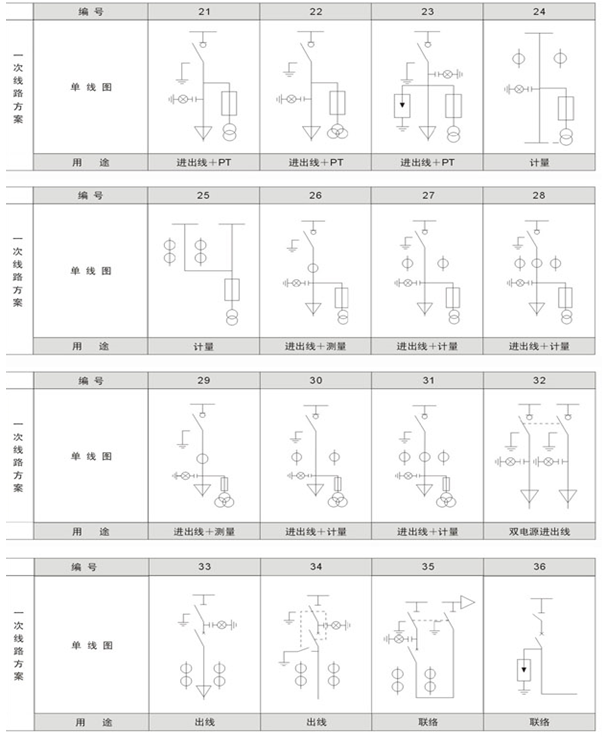

産品接線方案：
