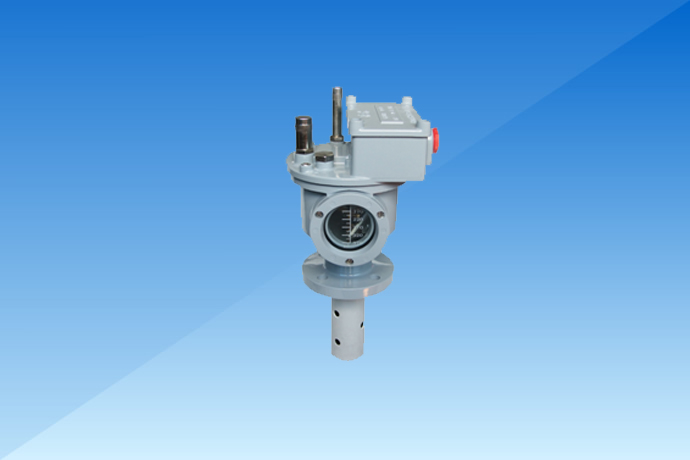

產品概述:

    QJ-40系列氣體繼電器，主要用于保護油浸式全密封變壓器。變壓器在運行中，由于內部故障而產生的氣體，集中于繼電器的氣室和變壓器的油箱內，當氣體的釋放量達到一定的容積時，產品輸出報警信號或切除信號，從而達到保護變壓器的目的。

產品使用條件：

工作溫度：-30℃~ +95℃

產品結構：

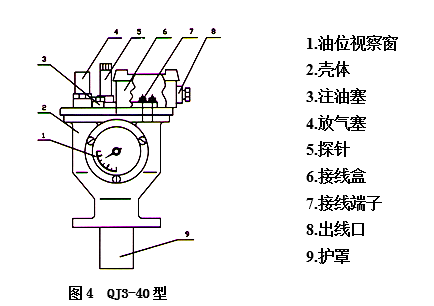

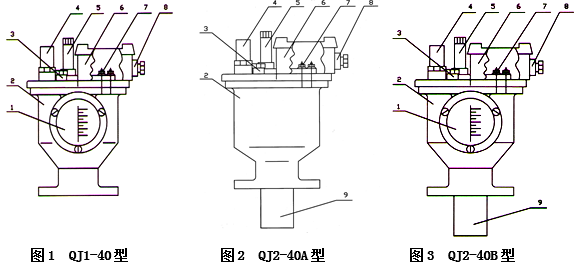

氣體繼電器外部結構如圖1、2、3、4所示；內部浮子及兩個磁性開關C、D構成，開關吸合將報警信號或除切信號通過接線端子輸出。

產品主要技術參數：

管路通徑：Ф40mm

接點容量：DC/AC  220V  0.3A

接線端子對地：AC 2 KV 1min

密封試驗壓力：200kpa  20min

安裝使用及維護：

氣體繼電器要安裝在變壓器油箱箱蓋上，以便于氣體的收集。密封墊隨產品提供，法蘭一般由使用廠家自配。

變壓器在運行前必須保證氣體繼電器在常溫下充滿油，方可投入運行；注油時請先將放氣塞打開，然后注油。

放氣及收集氣樣：將放氣塞的防塵蓋擰下，旋開頂部的氣塞即可放氣或收集氣樣。

為方便氣體繼電器進行現場檢修，其安裝位置應保證氣體繼電器的芯體能從殼體中取出
