產品概述:

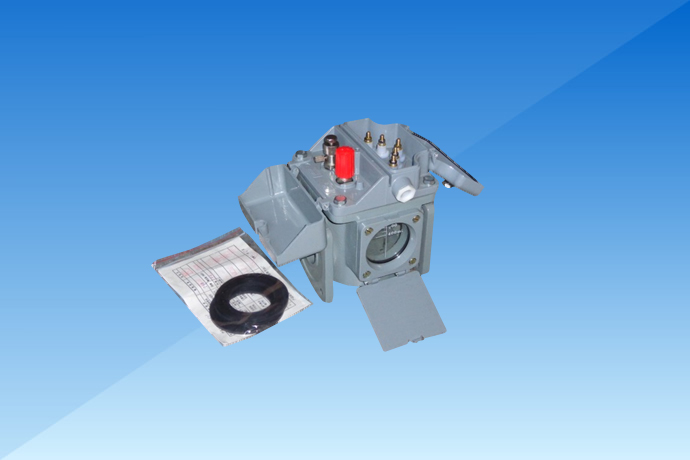

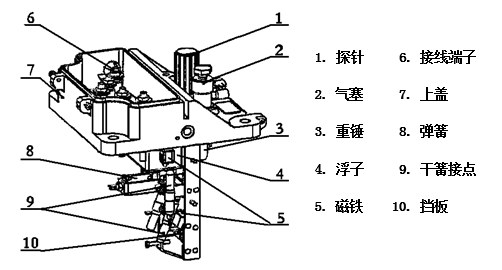

    QJ系列氣體繼電器（以下簡稱繼電器），是油浸式變壓器所用的一種保護裝置，繼電器安裝在變壓器與儲油柜的連接管路上，在變壓器運行中由于內部故障而使油分解產生氣體造成油流涌動時，使繼電器的接點動作，接通指定的控制回路，并及時發出報警信號或切除信號，從而達到保護變壓器的目的。

使用條件：允許工作溫度：-30℃ ~ +95℃

產品技術參數：

接點容量  直流   220v  0.3a  s ≤5×10^-3s

          交流   220v  0.3a  cosφ≤0.6

產品安裝與調試：

1、繼電器的安裝

    新出廠的繼電器安裝使用前必須先取出繼電器芯子，必須拆除運輸固定用的綁扎帶。并檢查所有緊固件是否松動，浮子及擋板是否動作靈活，接點是否可靠開閉。

繼電器應安裝在油浸變壓器油箱與儲油柜之間的連接管路上，聯管的內徑應與繼電器的管路通徑（口徑）一致，繼電器上的箭頭必須指向儲油柜。允許儲油柜端稍高，但聯管的軸線與水平面的傾斜度不得超過4%，或采用安裝導氣聯管的方法，使變壓器內部的氣體易于匯集在繼電器內。

    繼電器的安裝位置應便于取氣樣及觀察繼電器，并方便運行現場對繼電器的檢修，其安裝位置應保證繼電器芯子能順利的從殼體中取出。QJ-50/80型取出高度為150mm。

     安裝完畢后，打開聯接管路中的油閥，同時打開氣塞排出氣體，使繼電器內充滿變壓器油，當氣塞有油排出時關緊氣塞。從氣塞處打進空氣，可以檢查“報警信號”接點動作的可靠性。將探針罩?jǐn)Q下，按動探針，可以檢查“切除信號（跳閘）”接點動作的可靠性。

2、繼電器調試

繼電器是油浸式變壓器的重要安全保護裝置，因此電力部門有特殊規定，必須經專業的檢驗部門調試、整定并出具證明后方可投入使用，故調試和流速整定工作應按有關規定執行。

氣體容積量的調整：

改變浮子上的重錘位置和改變干簧接點位置均可調整信號接點動作的氣體數量，調整后應擰緊鎖牢拆卸的緊固件。

油速調整：

    調節與彈簧連接的調節桿可改變擋板彈簧的拉力，即可改變跳閘接點動作的流速（繼電器出廠時已整定好，其數值見檢驗報告），調整后應鎖牢緊固件。動作流速整定工作應由專業人員在專用流速校驗設備上進行。

擋板旋轉角調整：

    調節止擋螺釘可以改變擋板的旋轉角，即可調節磁鐵與干簧接點間距離（0.5—1.0mm），借以保證干簧接點可靠開閉。

產品保養及維修：

繼電器應每年進行一次外觀檢查及信號回路的可靠性和跳閘回路的可靠性檢查。

已運行的繼電器應每?jī)赡觊_蓋一次，進行內部結構和動作可靠性檢查。

已運行的繼電器應每五年進行一次工頻耐應試驗。

氣體繼電器檢驗標準代號：JB/T9647—1999
