產品概述：

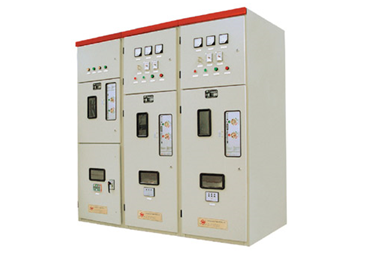

HXGN15A-12箱型固定式環網柜適用三相交流3－12kV，50Hz的配電系統中，作為環網供電單元和終端設備，起著接受和分配電能之用。環網柜能開斷負荷電流和短路電流，關合短路電流，具有對電路控制、保護、計量等功能，具有安全可靠的防誤和操作聯鎖功能，并適合于Ⅱ級凝露及污穢地區使用。

產品結構特點：

※ 柜體為組裝式結構，全金屬封閉結構，其防護等級達IP2X至IP3X。

※ 柜內主要元件真空負荷開關（壓氣式負荷開關，六氟化硫負荷開關），可以與熔斷器、接 地開關、電壓互感器、電流互感器配套使用或單獨使用，滿足運行的不同要求，開斷負荷電流和短路電流及關合短路電流。

※  具有明顯隔離斷口、操作聯動機構及聯鎖機構。

※  產品可用環網供電，也能用于終端供電，亦可配裝于箱式變電站使用。

※  裝有限流式帶有撞擊器觸動脫扣裝置的熔斷器。

  ※  產品符合IEC420,GB3804,GB3906,DL404等國際標準和國家標準要求。

產品主要技術參數：

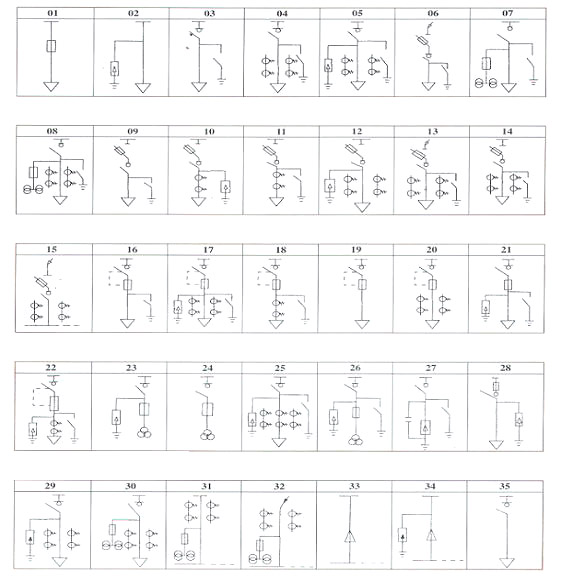

產品主回路接線方案：
