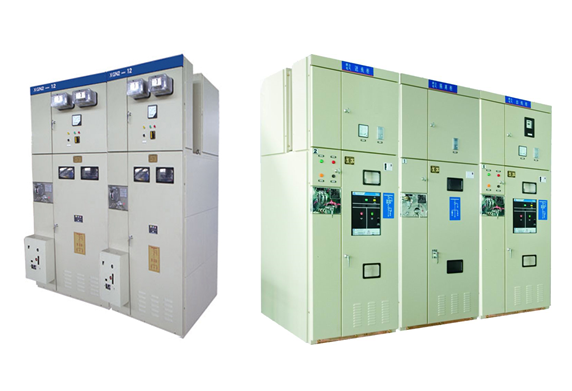

產品概述：
    XGN2-12箱式定型交流金屬封閉開關設備用于3、6、10KV三相交流50HZ系統中作為接受和分配電能之用的戶內成套配電設備。具有對電路控制保護和監測等功能。其母線系統為單母線及單母線帶旁路母線，并可派生出雙母線結構。
    本開關柜符合國家標準GB3906《3－35KV交流金屬封閉開關設備》及IEC298標準的要求，并具有一套完善的性能可靠、功能齊全、結構簡單、操作方便的機械式防誤閉鎖裝置，簡便而有效的達到兩部提出的“五防”閉鎖功能的要求。
   開關柜主開關采用SN10型系列少油斷路器、ZN28A戶型系列真空斷路器及VS1真空斷路器等。斷路器配用CD10系列電磁操動機構、CT8彈簧操動機構或CT19彈簧機構等；真空斷路也可配用CD17系列電磁操動機構、或CT19彈簧操動機構。隔離開關采用GN30旋轉式隔離開關系列產品。

產品使用條件：

環境溫度：上限十40℃，下限－25℃；
海拔高度不超過1000m；
相對濕度：日平均值不大于95％；月平均值不大于90％；
飽和蒸汽壓：日平均值不大于2.2Kpa；月平均值不大于1.8Kpa；
地震烈度不超過8度；
沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所；
在使用環境不能完全滿足上述條件時，產品也可采取抗?jié)駸?、防腐蝕等技術手段來適應特殊的環境。

產品結構簡介：
  XGN2-12開關柜為金屬封閉式結構，柜體骨架由角鋼焊接而成，柜內分為斷路器室、母線室、電纜室、哇益重等，室與室之間用鋼板隔開。

產品技術參數：

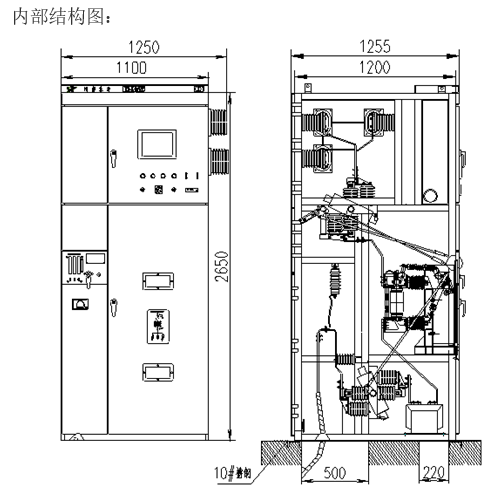

產品外形圖：
