產品概述：

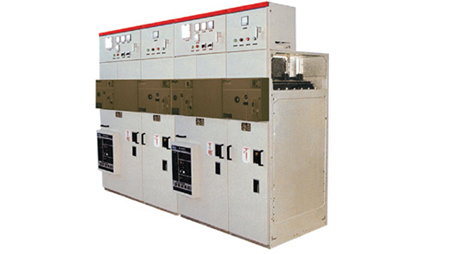

l XGN15-12金屬封閉環網開關設備是以六氟化硫開關作為主開關而整柜采用空氣絕緣的新一代開關設備。適用于配電自動化，既緊湊又可擴充，具有結構簡單、操作靈活、聯鎖可靠、安裝方便的特點。對各種不同的應用場合、不同的用戶要求均能提供令人滿意的技術方案。由于傳感技術和最新保護繼電器的采用，加上先進的技術性能及輕便靈活的裝配方案，可滿足市場不斷變化的要求。

l XGN15-12金屬封閉環網開關設備的主開關分別采用原裝ABB產SFG型SF6負荷開關、FLN系列負荷開關、永磁機構真空斷路器、GE Power/VacVB型真空斷路器等。操作方式有手動、電動兩種。

l XGN15-12金屬封閉環網開關設備適用于交流50Hz、12kV的電力系統，廣泛應用于工業及民用電纜環網及供電末端。特別適用于以下場所：城市居民區配電、小型二次變電站、開閉所、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等。

產品使用條件：

※ 周圍環境溫度：上限＋40℃，下限－15℃；
※ 設備安裝場所的最大海拔高度：1000m；
※ 環境濕度：日平均相對濕度≤95％，月平均相對濕度≤90％；
※ 地震烈度不超過8度；

※ 周圍空氣應不受腐蝕性或可燃氣體、水蒸氣等明顯污染；
※ 無嚴重污穢及經常性的劇烈震動。

產品結構特點：

l SF6環網柜易組合擴展、體積小、安全可靠。

l 應用SF6氣體作絕緣和滅弧介質，恒定磁場旋弧滅弧方式使其滅弧能力不 受電弧電流大小影響、開斷性能好、過電壓小、電氣壽命長、滅弧室免維護。

l 可具有三工位、多功能、可設有小型化壓力表。

l 操作簡便，可靠性高的操作機構和閉鎖。

l 通過了SF6氣體零表壓的額定開斷試驗、功能裕度大、可靠性極高。

l 接地開關具有符合國標的短路關合能力。

l 柜體用進口敷鋁鋅板整板沖壓成形，采用拼裝式結構，堅固耐變形。

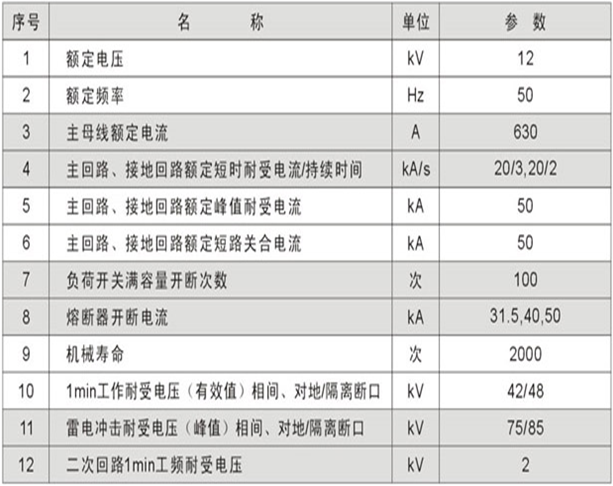

產品技術參數：

產品接線方案：
