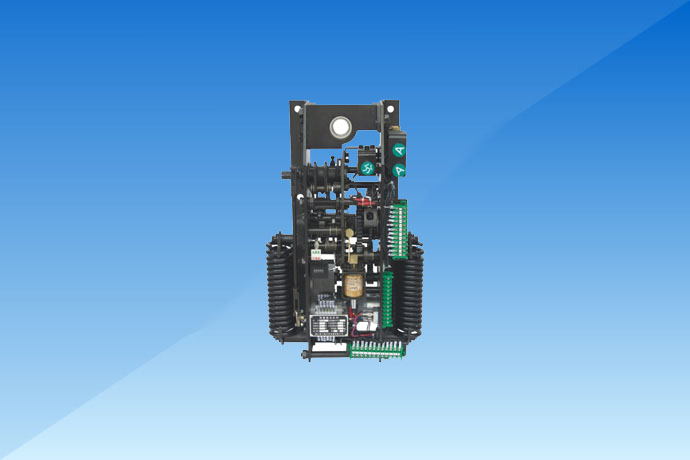

CT19B型彈簧操動機構
產品概述:
云南匯吉實業有限公司本產品可以操作各類10KV固定柜上ZN28型戶內高壓真空斷路器及其合閘功與之相當?shù)钠渌黝惛邏簲嗦菲髦?。有過電流及失壓脫扣保護功能，其機械壽命為20000次。由于該機構寬度比CT19A型有所縮小，寬度僅330mm，不僅增加了機構整體的穩定性，更適宜于老柜上的無油化改造戀情。（該機構輸出轉角為50°~55°）
產品技術參數：
CT19B機構的規格及匹配之主要部件數據如表：
規格 | 重量kg | 體積 | 電動機輸入功率（W） | 合閘彈簧mm | 匹配真空斷路器開斷電流KA |
CT19B-Ⅰ | 38 | 550×330×180 | 110 | Ф7 | 20 |
CT19B-Ⅱ | 38 | 550×330×180 | 110 | Ф8 | 31.5 |
CT19B-Ⅲ | 38 | 550×330×180 | 150 | Ф8+Ф4 | 40 |
CT19B機構分、合閘電磁鐵技術數據如表：
額定工作電壓（V） | ~110 | ~220 | ~380 | -48 | -110 | -220 | |
額定工作電流（A） | 分 | 2.8 | 1.6 | 2.3 | 1.2 | ||
合 | 1.5 | 1 | 1.5 | 0.68 | |||
額定電功率（W） | 分 | 308 | 352 | 255 | 264 | ||
合 | 165 | 220 | 165 | 150 | |||
20℃時線圈電阻值（Ω） | 分 | 12±0.6 | 48±2.4 | 48±2.4 | 190±10 | ||
合 | 20±1 | 73±4 | 73±4 | 325±15 | |||
正常工作電壓范圍 | 合閘：85%～110%額定工作電壓。 | ||||||

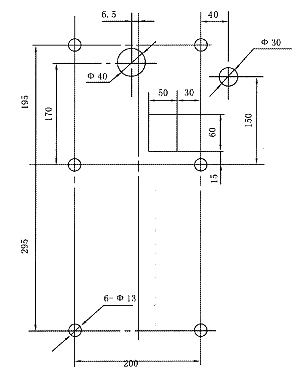

產品安裝尺寸：
