產品概述：

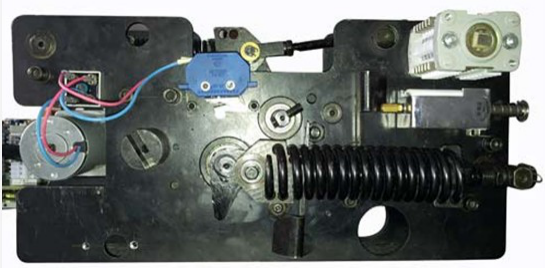

云南匯吉實業有限公司生產和銷售的CT37-H型彈簧操動機構機構可供操作SIS-12型環網柜，其性能符合GB1984《交流高壓斷路器》和本產品《技術條件》的要求。CT37-H為電動操動機構，具有電動機或手動儲能、電動或手動合分、過電流保護功能。
產品主要技術參數：
1、儲能電機采用單向永磁直流電動機，其技術數據如表一：
表一
型 號 | 53ZY-CJD01B | 53ZY-CJD02B | 53ZY-CJD03B | 53ZY-CJD04B |
額定工作電壓（V） | -220 | -110 | -48 | -24 |
額定電功率（W） | 40 | |||
正常工作電壓范圍 | 85%-110% | |||
額定工作電流（A） | 0.5A | 1.0A | 1.8A | 3.6A |
儲能時間（S） | ≤8 | |||
2、 手動儲能操作通過一單向結構用斷路器上的專用儲能手柄操作，其操作力小于100N?m。
3、 合\分閘電磁鐵采用螺管式電磁鐵，本機構所用合分閘電磁鐵參數一樣,其技術參數見表二：
表二
額定工作電壓（V） | ～220 | ～110 | -220 | -110 | -48 | -24 |
額定工作電流（A） | 1.8 | 4 | 1.5 | 2.2 | 5 | 11.5 |
額定電功率（W） | 400 | 440 | 330 | 250 | 240 | 276 |
20℃時線圈電阻值（Ω） | 50 | 9 | 150 | 50 | 9 | 2.1 |
正常工作電壓范圍 | 分閘 65%～120%額定工作電壓、小于30%額定工作電壓時不得分閘 合閘 85%～120%額定工作電壓 | |||||
4、 過電流脫扣器技術數據見表三：
表 三
額定電流5A | 20℃時線圈直流電阻值2.5Ω |
正常工作電流范圍 | 90%-110%額定電流時可靠分閘,小于90%額定電流不得脫扣 |
5、 機構輸出轉角度34°
6、機構凈重： CT37-h為15kg
7、機構所配SIS-12型環網柜的動作時間如下：
(1) 合閘時間(電操作)最高操作電壓不小于30mS，最低操作電壓不大于60mS。
(2) 分閘時間（電操作）最高操作電壓不小于20mS，最低操作電壓不大于40mS。
(3) 一次重合閘無電流間隔時間不大于30mS。
8、 與機構所配輔助開關觸點在通過持續電流AC220V時為10A，DC220V時為5A。
9、 行程開關選用CSK-22型磁吹開關，共有2對常開，2對常閉觸點，觸點能通過的持續電流AC220V時為10A，DC220V時為3A。
