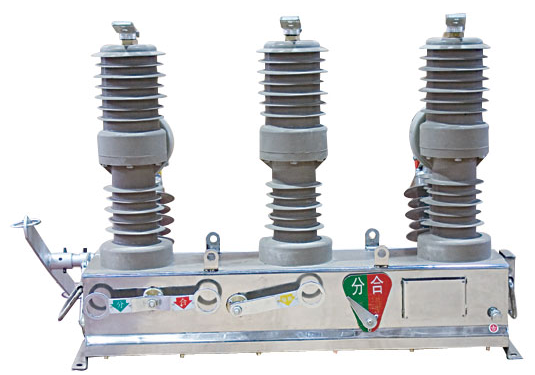

ZW32-12戶外柱上真空斷路器

產品概述：

ZW32-12型戶外柱上真空斷路（以下）為額定電壓12KV，三相交流50Hz的戶外高壓配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于城市、農村電網建設改造及頻繁操作的場所。

產品使用條件：

1、海拔：≤2000m及以下；
2、周圍空氣溫度：上限+30℃，下限-40℃；
3、風壓不超過700Pa(相當于風速34m/s)；
4、振幅：無常性劇烈震動；

產品結構特點：

1、斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維修、體積小、重量輕和使壽命長等特點。

2、斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用。

3、三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，或采用戶內環氧樹脂外包有機硅橡膠固體絕緣；具有耐高低溫、耐紫外線、耐老化等特點。

4、操動機構采用小型化彈簧操動機構，儲能電機功率小，分合閘能耗低；機構傳動采用真動傳輸方式，零部件數量小，可靠性高。操動機構置于密封的機構箱內，解決了操動機構銹蝕的問題，提高了機構的可靠性。

5、斷路器的分、合閘操作可采用手動或電動操作及遠方遙控操作?？膳c智能控制器配套實現配電自動化，也可以與重合控制器配合組成自動重合器、分段器。

6、斷路器可以裝設二相或三相電流互感器，供過電流或短路保護用，也可以給智能控制器提供電流采集信號；根據用戶要求可加裝計量用電流互感器。

7、斷路器可外帶三相聯動的隔離開關，在隔離開關分閘狀態下有明顯可見斷口，并具備與斷路器本體之間的防誤聯鎖裝置，只有在隔離刀完全合閘或完全分閘時才可操作斷路器。可連裝避雷器支柱絕緣子，維護方便。

產品主要技術參數：

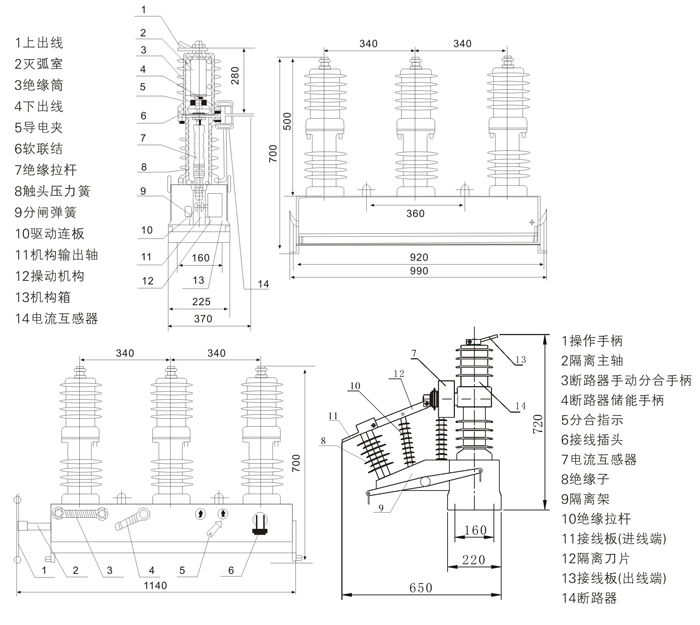

產品外形圖：
