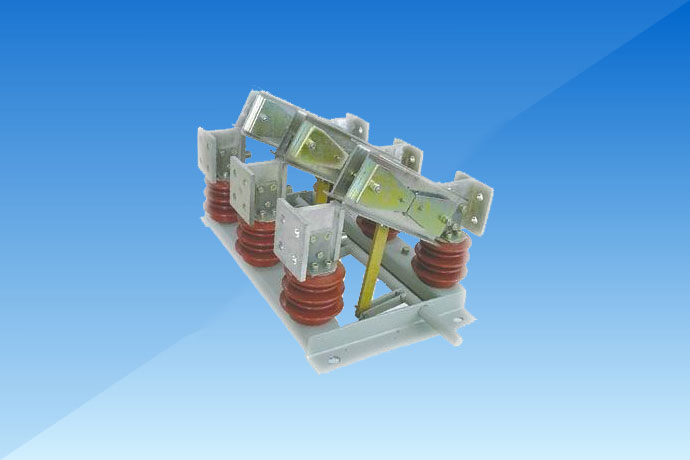

GN22-12戶內高壓隔離開關
產品概述：
GN22-12(C)大電流戶內高壓隔離開關，適用于額定電壓10kV，三相交流50HZ，電力系統中高壓開關設備作為有電壓無負載的情況下分合電路之用。開關結構設計新穎、合理、獨具一格。它采用了兩步動作的鎖緊方式，使開關動熱穩定性能優異，操作力小。它采用了環氧樹脂和絕緣子及刷鍍銀等新材料新工藝，使開關導電性能好，體積小，質量輕。它的出線端子便于與真空斷路器、油斷路器連接，可縮小開關柜體積，減少過渡接頭，降低成本。
產品主要技術參數:
項目 | 單位 | 數據 | ||
額定電壓 | kV | 12 | ||
額定頻率 | Hz | 50 | ||
額定電流 | A | 1600/2000 | 2500/3150 | |
額定短時耐受電流 | kA | 40 | 50 | |
額定峰值耐受電流 | kA | 100 | 125 | |
額定短路持續時間 | s | 4 | ||
額定絕緣水平 | 1min工頻耐受電壓 | kV | 極間、極對地 42 斷口49 | |
雷電沖擊耐受電壓(峰值) | kV | 極間、極對地 75 斷口85 | ||

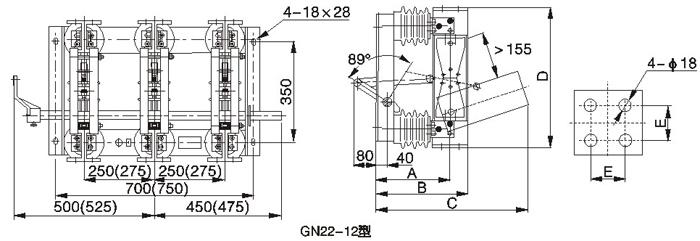

產品外形及安裝尺寸:
型號 | A | B | C | D | E |
GN22-12/1600-2000 | 255 | 305 | 527 | 490 | 50 |
GN22-12/2500-3150 | 262 | 325 | 538 | 494 | 60 |
