產品概述：

ZN85-40.5(3AV3)型戶內交流高壓真空斷路器適用于三交流50Hz、35kV的電力系統中，可供工礦企業、發電廠及變電站等作為保護和控制設備之用，并適用于頻繁操作的場合。

產品使用環境條件:

1、環境氣溫度：上限+40℃，下限-10℃,         日平均溫度不超過35℃

2、相對濕度：日平均相對濕度：≤95%；月平均相對濕度：≤90 %；
日平均飽和蒸氣壓：≤2.2×10-3MPa，月平均飽和蒸氣壓：≤1.8×10-3MPa，
3、海拔高度：1000m及以下;
4、無塵埃、煙、腐蝕性和可燃性氣體、蒸氣鹽霧的污染及劇烈熱振動；

   5、輔助電路中感應的電磁干擾的幅值：不超過1.6kV。

產品結構特點：

1、斷路器采用一體化和模塊化設計，整體結構簡單合理，采用上下布置，滅弧室部分在上面，聯鎖和操動部分在下面。使用專用的彈簧操動機構，無需調整，動作穩定可靠。
2、三相導電回路的真空滅弧室布置在封閉的絕緣筒內，其絕緣筒采用機電性能可靠的環氧樹脂材料并用成熟的真空澆注工藝而成。這樣不僅使相同絕緣性能顯著提高，而且使每相回路不受外界惡劣環境的影響,可以防止灰塵和異物進入主回路部分，并縮小了斷路器的整體尺寸。
3、斷路器采用美國Cutler-Hammar公司生產的WL-35855X真空滅弧室或采用國內最新設計的線圈式縱幾強磁場結構真空滅弧室。它采用陶瓷外殼，銅鉻觸頭材料，具有外形尺寸小、絕緣水平高、滅弧能力強，電壽命長及優良的開斷和關合短路電流的性能。

產品主要技術參數：

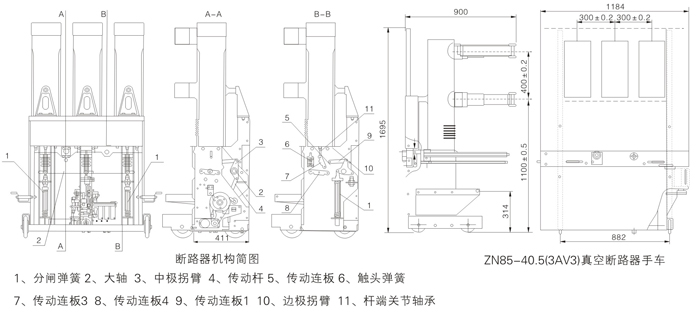

產品外形及安裝尺寸：
