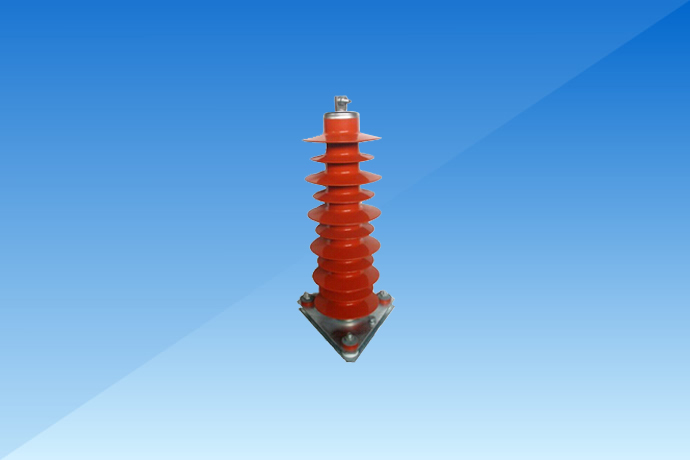

產品概述：
金屬氧化物避雷器是當前限制過電壓最先進的一種保護電器，被廣泛地用于發電、輸變電、配電系統中，保護電氣設備的絕緣免受過電壓的損害。有機外套金屬氧化物避雷器是有機絕緣材料和傳統的瓷套式金屬氧化物避雷器技術優點相結合的科研成果，它不僅具有瓷套式金屬氧化物避雷器的優點，還具有電氣絕緣性能好，介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆、憎水性、密封性能好等優點。
產品使用條件：
a) 適用于戶內、外；
b) 環境溫度-40℃~+40℃；
c) 海拔高度不超過3000m（瓷套式不超過1000m）；
d) 電源頻率不小于48Hz、不超過62 Hz；
e) 長期施加在避雷器端子間的工頻電壓不超過避雷器的持續運行電壓；
f) 地震烈度8度及以下地區；
g) 最大風速不超過35m/s。
產品型號說明：
依據JB/T 8459-1996《避雷器產品型號編制方法》、金屬氧化物避雷器產品型號說明如下：
產品型式：Y—表示瓷套式金屬氧化物避雷器
YH（HY）—表示有機外套金屬氧化物避雷器
結構特征：W—表示無間隙 C—表示串聯間隙
使用場所：S—表示配電型 Z—表示電站型 R—表示并聯補償電容器用
D—表示電機用 T—表示電氣化鐵道用 X—表示線路型
附加特性：W—表示防污型 G—表示高原型 TH—表示濕熱帶地區用
DL—表示電纜型避雷器（優點：產品采用全密封結構，爬電距離大，能適用于重污染場所）
電站型是用于保護發電廠、變電站中交流電氣設備免受大氣過電壓和操作過電壓的損壞。
系統 標稱 電壓 kV (有效值) | 避雷器額 定 電 壓kV (有效值) | 避雷器持續運行電壓 大kV (有效值) | 直流1mA參考電壓 在≮kV (有郊值) | 2ms 方波通流容量 A | 殘 壓 | 傘徑 φ mm | 高度 H mm | |||
雷電沖 擊電流 | 陡波沖 擊電流 | 操作沖 擊電流 | ||||||||
KV (峰值) ≯ | ||||||||||
Y5WZ-5/13.5 | 3 | 5 | 4.0 | 7.2 | 150 | 13.5 | 15.5 | 11.5 | 95 | 270 |
YH5WZ-5/13.5 | 90 | 184 | ||||||||
YH5WZ-5/13.5DL | 90 | 184 | ||||||||
Y5WZ-10/27 | 6 | 10 | 8.0 | 14.4 | 150 | 27.0 | 31.0 | 23.0 | 95 | 270 |
YH5WZ-10/27 | 90 | 184 | ||||||||
YH5WZ-10/27DL | 90 | 184 | ||||||||
Y5WZ-12/32.4 | 10 | 12 | 9.6 | 17.4 | 150 | 32.4 | 37.2 | 27.6 | 95 | 315 |
YH5WZ-12/32.4 | 90 | 257 | ||||||||
YH5WZ-12/32.4DL | 90 | 257 | ||||||||
Y5WZ-15/40.5 | 10 | 15 | 12.0 | 21.8 | 150 | 40.5 | 46.5 | 34.5 | 95 | 315 |
YH5WZ-15/40.5 | 90 | 257 | ||||||||
YH5WZ-15/40.5DL | 90 | 257 | ||||||||
Y5WZ-17/45 | 10 | 17 | 13.6 | 24.0 | 150 | 45.0 | 51.8 | 38.3 | 95 | 315 |
YH5WZ-17/45 | 90 | 257 | ||||||||
YH5WZ-17/45DL | 90 | 257 | ||||||||
Y5WZ-52.7/134 | 35 | 52.7 | 40.8 | 73.0 | 150 (400) | 134.0 | 154.0 | 114.0 | 232 | 1080 |
YH5WZ-52.7/134 | 160 | 620 | ||||||||
YH5WZ-52.7/134DL | 110 | 620 | ||||||||
YH5WX-52.7/134 | 160 | 620 | ||||||||
Y5WZ-51/134 | 35 | 51 | 40.8 | 73 | 150 (400) | 134 | 154 | 114.0 | 232 | 1080 |
YH5WZ-51/134 | 160 | 620 | ||||||||
YH5WZ-51/134DL | 110 | 620 | ||||||||
YH5WX-51/134 | 160 | 620 | ||||||||
YH5WZ-90/235 | 66 | 90 | 72.5 | 130 | 600 | 235 | 270 | 201 | 215 | 1230 |
YH10WZ-90/235 | 66 | 90 | 72.5 | 130 | 600 | 235 | 戶外高壓復合絕緣子 | 201 | 215 | 1230 |
YH5WZ-96/250 | 110 | 96 | 75 | 140 | 600 | 250 | 288 | 213 | 215 | 1230 |
YH10WZ-96/250 | 110 | 96 | 75 | 140 | 600 | 250 | 280 | 213 | 215 | 1230 |
YH5WZ-100/260 | 110 | 100 | 78 | 145 | 600 | 260 | 299 | 221 | 215 | 1230 |
YH5WX-100/260 | 215 | 1200 | ||||||||
YH10WZ-100/260 | 110 | 100 | 78 | 145 | 600 | 260 | 291 | 221 | 215 | 1230 |
YH5WZ-102/266 | 110 | 102 | 80 | 148 | 600 | 266 | 305 | 226 | 215 | 1230 |
YH5WX-102/266 | 215 | 1200 | ||||||||
YH10WZ-102/266 | 110 | 102 | 80 | 148 | 600 | 266 | 297 | 226 | 215 | 1230 |
YH5WZ-108/281 | 110 | 108 | 84 | 157 | 600 | 281 | 323 | 239 | 215 | 1230 |
YH5WX-108/281 | 215 | 1200 | ||||||||
YH10WZ-108/281 | 110 | 108 | 84 | 157 | 600 | 281 | 315 | 239 | 215 | 1230 |
